Все чаще владельцы квартир и собственники частных домов решают провести замену металлических труб на полипропиленовые трубопроводы. Ведь полимерные коммуникации выделяются внешним показателями, прочностью, долговечностью.

Их монтаж не представляет сложности даже для неопытного человека и выполняется быстрее, чем металлических инженерных сетей. Однако часто возникает необходимость соединения трубопроводов из стали и полипропилена.

Чтобы правильно самостоятельно провести работу, нужно познакомиться со всеми способами переходов и другими особенностями стыковки разнородных трубопроводов.

Варианты соединения металла и полипропилена

Существует две технологии, позволяющие стыковать сталь и полимер:

1. Резьбовое соединение используются для труб под давлением, и диаметром не более 40 мм.
2. Фланцевое соединение исполняется без резьбы, и примнется на трубопроводах диаметром от 40 мм и более.

Каждый из методов имеет ряд особенностей, и предполагает использование специальных устройств.

Резьбовое соединение: пошаговая инструкция

Для стыковки металла и полимера потребуется специальный переходник – фитинг. С одной стороны это муфта с гладкой поверхностью, с другой располагается резьба. На муфту напаивается пластмасс, другой край прикручивается к железному выводу трассы.

1. Стояк разрезается, либо если имеется муфта, то ее откручивают. Если речь идет о срезе, то после, нарежьте леркой новую резьбу.
2. Исключить утечку воды поможет ФУМ лента или льняной уплотнитель. Ее наматывают в 1-2 витка по виткам (по часовой стрелке).
3. Устанавливается уплотнительное кольцо.
4. Накручивается фитинг «Американка» очень нежно, так как он изготовлен из хрупкого сплава.

Муфта приваривается к полипропиленовой трубе при помощи паяльника. После этого можно подавать воду.

Первое время соединение находится под контролем. Сразу подают максимальный напор, даже если этого не требуется в процессе эксплуатации. Данная мера позволит выявить течь, и своевременно ее устранить.

Фланцевое соединение по шагам

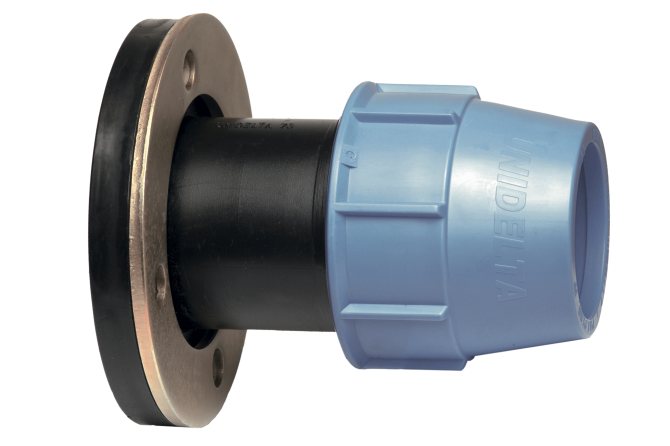

Фланец – это соединительное устройство без резьбы, позволяющее осуществить переход с железных на пластиковые трубы. Он представляет собой втулку, которую устанавливают в стальной или чугунный вывод трассы. Фланец крепится к полипропилену при помощи болтового соединения, что исключает осевое смещение и разгерметизацию.

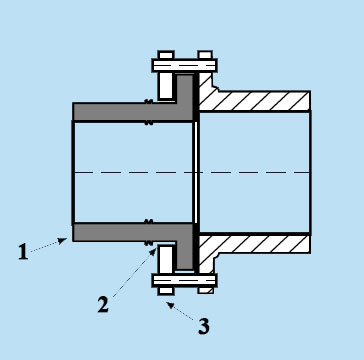

Схема фланцевого соединения

Фланцевое соединение полиэтиленовых труб
1. Полиэтиленовая труба; 2. Втулка под фланец; 3. Свободный фланец;

Выбор запорной, регулирующей и другой арматуры, устанавливаемой на полиэтиленовых трубопроводах, проводится в соответствии со стандартами, техническими условиями, каталогами, параметрами транспортируемых веществ, с учетом требований проекта и условий эксплуатации.

Вывод и рекомендация

https://youtube.com/watch?v=MFXaCDVZEMA

В большинстве случаев водоснабжение, система отвода и отопление смонтировано из металлических труб. Для многоквартирных домов это норма. Такие трубопроводы покрываются ржавчиной изнутри и снаружи. Они шумят, требуют ухода, со временем протекают, забиваются.

Выход – установить разводку из полипропилена. Но стояк не получится поменять полностью, так как нужно согласие всех жильцов снизу и сверху. Придется стыковать металл и полимер муфтой.

Важно, чтобы место соединения было доступным, так как со временем может образоваться протечь. Устранить ее несложно, если не вмуровывать стык в стену.

Назначение:

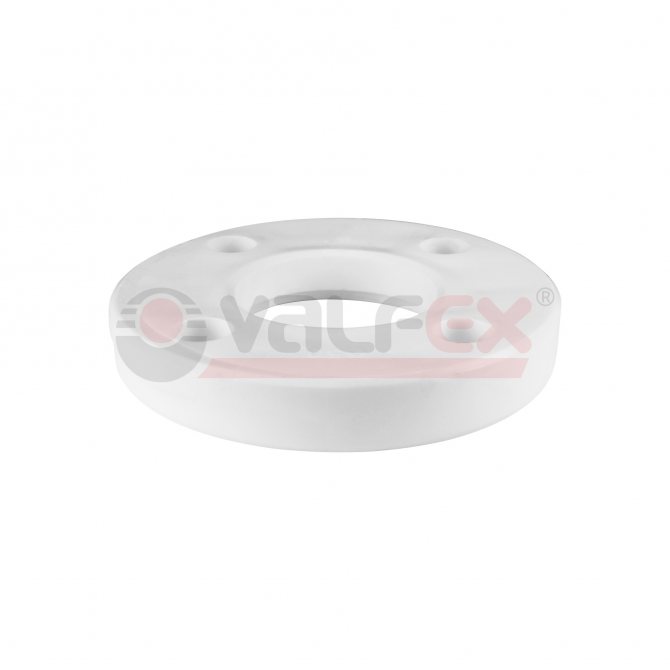

полипропиленовый фланец предназначен для механического соединения полипропиленовых труб с металлическими трубами или другими видами труб и запорной, запорно-регулирующей фланцевой арматурой.

Изготовлены:

по ТУ 2248-001-21088915-2015 «Трубы напорные и соединительные детали к ним из полипропилена PP-R ТМ VALFEX» разработанные в соответствии с требованиями ГОСТ 32415-2013.

Диаметр присоединения:

50; 63; 75; 90; 110 мм.

Класс эксплуатации:

1,2,4,5, ХВ.

Рабочая температура:

80°С.

https://youtube.com/watch?v=saUbR-JHksI

https://youtube.com/watch?v=Ev5ld0trTPU

https://youtube.com/watch?v=IHUG5ssgiAQ

Соответствие диаметров стальных и полипропиленовых труб (таблица)

Когда выполняется замена старого трубопровода, уделяется повышенное внимание соотношению диаметров металлических и полипропиленовых труб. Ведь наружный диаметр полимерного трубопроката может составлять 16-110 мм. При этом иметь разную толщину стенки.

В то же время стальной трубопрокат изготавливается с другим наружным сечением при одинаковом с ПП трубами внутреннем диаметре.

Стоит также знать, что в маркировке полимерной продукции не указывается внутренний диаметр. Однако его вычислить несложно, когда известно наружное сечение и толщина стенки. Разница этих величин будет соответствовать искомому значению.

При замене старой инженерной коммуникации из стали на полипропиленовую систему важно учитывать следующее:

• У металлических труб для водопровода и газовых сетей внутренняя поверхность не является идеально гладкой, что уменьшает пропускную способность.
• Трубный прокат из металла выпускается в облегченном и усиленном варианте. Каждый такой вид труб отличается толщиной стенки. Другими словами, при одинаковом сечении по наружной кромке у трубной продукции будет разный внутренний диаметр. Именно его учитывают, когда проводится замена инженерной сети.
• Металлические и ПП трубы создаются по разным ГОСТ. Поэтому для выбора полимерного трубопроката нужно знать все характеристики пластиковой продукции.

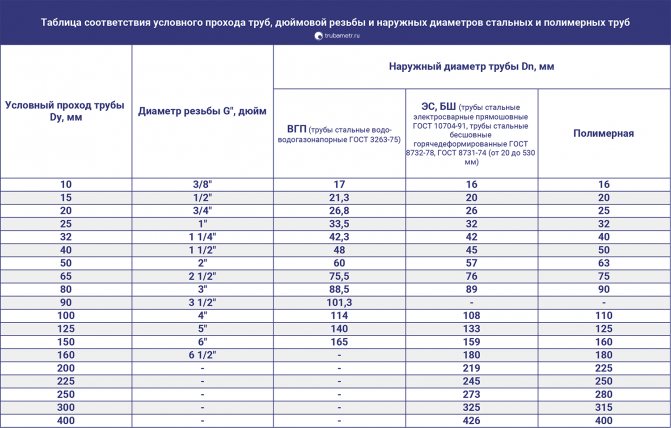

Таблица соответствия диаметров полипропиленовых труб и стальных

https://youtube.com/watch?v=9jm_VyGVrJY

Резьбовое соединение полипропиленовой трубы с металлической

Так как при помощи резьбовых фитингов соединяют небольшие диаметры труб до 40 мм, они наиболее часто применяются. Поэтому начнем с этого вида соединения.

Как уже было сказано для соединения применяют такой вот фитинг, который имеет с одной стороны металлическую резьбу, а с другой фитинг для впаивания в него полипропиленовой трубы. Либо же лучше вот такую разборную муфту

которую можно буде разобрать в любой момент.

Порядок фитингового соединения

Первым делом нужно подготовить металлическую трубу. Наиболее частый сценарий такой:

• трубу нужно отрезать при помощи шлифовальной машинки или ножовкой по металлу в месте предполагаемого соединения.
• Подобрать нужный по диаметру резьборез.
• Смазать конец трубы солидолом и при помощи трубореза нарезать на ней резьбу.
• Убрать все заусенцы, образовавшиеся во время нарезки резьбы.
• Намотать на резьбу льняное волокно или фум-ленту и накрутить на трубу фитинг нужного размера.
• Далее при помощи сварочного аппарата для полипропиленовых труб осуществить соединение фитинга с полипропиленовой трубой. В конечном итоге у вас должно получиться вот так:

Соответствие ПЭ труб и фланцев свободных металлических

Номинальный наружный диаметр ПЭ трубы, мм	Диаметр “Dy” фланца свободного металлического, мм
50	40
63	50
75	65
90	80
110, 125	100
140	125
160, 180	150
200,225	200
250,280	250
315	300
355	350
400	400
450,500	500
560,630	600
710	700
800	800
900	900
1000	1000
1200	1200

https://youtube.com/watch?v=raD_1qzH08Y

Вывод

Выбор материала для трубопровода, как и способов соединения труб много. Все работы можно без особых проблем выполнить своими руками, достаточно просто соблюдать технологию. Хоть выбрать бывает и сложно, такое изобилие материалов помогает найти оптимально подходящие решения для практичности, долгой и надежной работы и гармоничного вписывания в интерьер.

(
1 оценок, среднее: 5,00 из 5)
Предыдущая запись Виды и классификация труб для систем водоснабжения

Следующая запись Как подключить проточный водонагреватель

Соединение металлопластиковых труб

Для начала следует выбрать тип соединения металлопластиковых труб. Тут все будет зависеть от фитингов, которые вы будете использовать. Всего существует три способа:

1. Компрессионные детали.
2. Пресс-фитинги.
3. Надвижные пресс-фитинги.

Рассмотрим каждый из вариантов немного подробнее.

Соединение труб с помощью компрессионных деталей

При объединить труб с помощью компрессионных деталей используют специальные обжимные фитинги из латуни, а работа производится с помощью гаечного ключа. Для начала следует надеть гайку и кольцо от фитинга, затем конец трубы обработать разверткой, сняв внутреннюю и внешнюю фаску примерно на 1мм. После этого следует насадить трубу на фитинг для упора, накидную гайку накрутить на штуцер таким образом, чтобы кольца резьбы немного виднелись. Затягивать все следует осторожно, ведь если применять излишнюю силу, то кольцо может лопнуть.

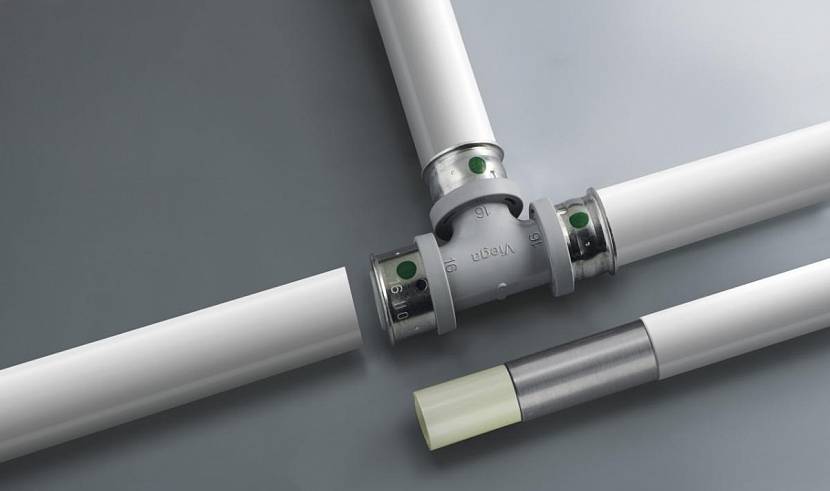

Соединение труб с помощью пресс-фитингов

Использовать специальные пресс-фитинги можно для обустройства системы теплых полов и прокладки скрытых коммуникаций. Данный способ – более сложный, чем соединение при помощи компрессионных деталей, однако, и более надежный. Для работы вам понадобятся пресс-клещи. Край трубы – откалибровать и снять фаски, после этого надеть на край обжимную муфту, на штуцер надеть уплотнительные кольца и вставить в трубу и обжать. Соединение при помощи пресс-фитингов требует высокой точности и аккуратности.

Соединение труб с помощью надвижных пресс-фитингов

При установку надвижных пресс-фитингов, помимо пресс-клещей, используют эспандер. Его задача расширить диаметр трубы для закрепления фитингов. Сочленение будет неразъемным и часто используется при скрытой укладке. В этом случае такого проведения работ, после надевания муфты на трубу ее края расширяют эспандером и надевают фитинг, муфту же обжимают прессом и затягивают на штуцере.

Соединение поливинилхлоридных (ПВХ) труб

Существует много способов объединения ПВХ труб, однако, самыми надежными и оптимальными можно считать склейку специальным составом и раструб.

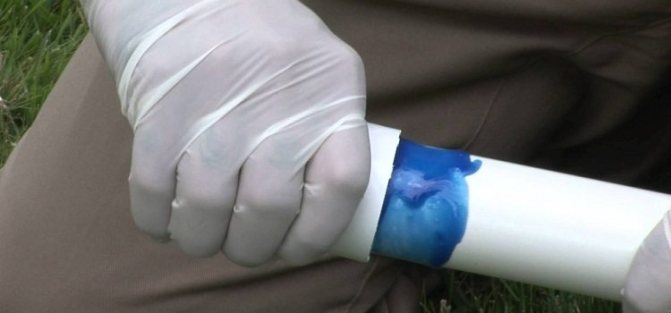

Процесс склеивания труб осуществляется следующим образом:

• поверхность труб в местах склеивания зачищают;
• рабочие части – обезжирить;
• часть трубы, которая будет внутри раструбы обрабатывают клеем;
• готовую к склейке часть трубы – вставить в раструб и провернуть, тем самым давая равномерно распределиться клею;
• следует плотно прижать и держать без движения на протяжении нескольких минут все склеиваемые элементы.

Раструбное соединение следует делать так:

• очистить края труб снаружи и внутри от грязи;
• уплотнить соединения резиновым кольцом;
• конец трубы с фаской – обработать глицерином;
• трубу потребуется поместить в раструб;
• свободное вращение по отношению к продольной оси будет свидетельствовать о том, что резиновое кольцо расположено на нужном месте.

Когда это нужно?

Приведем самые распространенные случаи проведения соединительных операций.

Замена водопровода

Капитальный ремонт жилья в многоквартирном доме предполагает замену и ремонт участков системы водоснабжения, ограниченный территорией собственника. Более эстетично и современно смотрится полипропилен, и в старых домах, где в сантехнических сетях «по старинке» радует глаз железо, владельцами квартир повсеместно принимается решение о замене труб. Даже если полностью заменять металлическую часть стояка, принадлежащую квартире, накладно, то отводы к приборам-потребителям в любом случае выполняются посредством полипропилена.

Аварийный ремонт

При возникновении экстренной ситуации ремонта прорвавшейся трубы в подвале, поврежденный участок заменяют в большинстве случаев пластиком, поскольку стальные трубы дороже и тяжелее, а процедуры по устранению аварии более трудоемки.

Замена радиатора

При замене старой чугунной батареи современным стальным или биметаллическим радиатором придется осуществить переход с металла на полипропилен, если в системе отопления используются пластиковые трубы.

Замена полотенцесушителя

Монтаж полотенцесушителя в ванной также сопряжен с соединением железной трубы с полипропиленовой, если горячее водоснабжение выполнено из пластика.

Классификация фитингов и переходников

Сборка трубопроводов посредством специальных насадок является самым популярным способом разводки инженерных систем. Для того чтобы подобрать необходимые виды фитингов для полипропиленовых труб, следует ознакомиться с их подробной классификацией.

Для изготовления, отпуска и снабжения технических полипропиленовых изделий используются положения государственного стандарта №52134 от 2003 года.

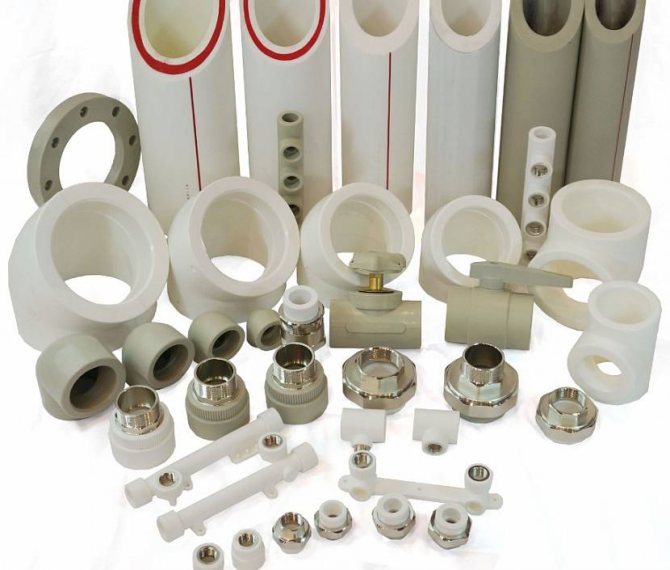

Виды фитингов для полипропиленовых труб Источник ecomont.ru

Преимущества соединения без пайки

Монтаж полипропиленовых труб без паяльного оборудования позволяет.

• Сэкономить ресурсы. Пайка полипропилена подразумевает использование сварочного аппарата. Приобретение устройства увеличит стоимость монтажа, транспортировочные и подготовительные расходы.
• Выполнить работы при отсутствии навыков. Полимерные трубы и фитинги как соединить сваркой знает не каждый. Для этого требуется особая подготовка и многолетний опыт. Собрать узел «на холодную» может любой мастер.
• Быстро обслуживать и модернизировать сеть. Большинство «холодных» соединений является разъемными. Это исключает сложности при ремонте магистрали и формировании новых врезок.

Прокладка линии без использования пайки имеет один существенный недостаток — значительные временные затраты.

Когда необходимо соединение разнородных материалов?

Соединение системы трубопровода из различных материалов может потребоваться:

• когда нужно присоединить новый трубопровод к старой линии или стояку;
• при замене участка, который износился;
• в процессе монтажа и подключения с-мы теплых полов к уже работающей системе отопления из полипропилена;
• при установке смешанной с-мы из труб разных материалов (делается это с целью уменьшения расходов).

В любом случае, для работы понадобятся детали с однотипным соединением на одной из сторон (фитинги). Эти детали применяются во всех видах работ, обеспечивая целостность и прочность конструкций, системы переходов, изгибов и разветвлений трубопровода.

Резьбовое

Такой тип соединения сантехники называют «американкой». Со стороны муфты припаивается пластик. Кстати, пластиковыми считаются полипропиленовые, металлопластиковые, полиэтиленовые и поливинилхлоридные трубопроводы. Резьбой соответственно присоединяется металлическая часть. Вот как это выглядит на практике:

• Монтаж начинается с откручивания муфты на месте предполагаемого стыка. Если муфты нет, то трубу просто обрезают. После чего на стыке необходимо нарезать резьбу. Для этого место захода резьбореза рекомендуется смазать маслом или солидолом.

• Место резьбового соединения необходимо сделать герметичным, чтобы исключить возможные протечки. Это делают при помощи фум-ленты или льна, которые наматывают между резьбой. Для большей надёжности сверху наносится силикон. Количество намотанного материала не должно превышать 1-2 витка. В противном случае будет проблематично навернуть фитинг. Наматывать лён или фум-ленту необходимо по ходу часовой стрелки.
• Затем наворачивают фитинг. Делать это лучше всего от руки, без использования газового ключа. Фитинги выполнены из довольно хрупкого материала, и чрезмерное сжатие может повредить переходник. Оптимальным решением будет слегка дотянуть фитинг, если после подачи воды будет обнаружено протекание. Но помните, что использовать инструмент нужно крайне осторожно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Фитинги ПВХ – неотъемлемая часть современной канализации

• Со стороны гладкой муфты выполняется сварка полипропиленовой трубы.
• Производится подача воды в трубы.

Совет. Если резьбовое соединение используется для отопительной системы, рекомендуется заменить резиновую прокладку со стороны муфты на силиконовую. Перепады температуры быстро разрушат резину, и в месте соединения труб будет протекать вода. Силикон в этом плане выглядит более надёжным.

Коротко о главном

Легкие, прочные трубы из пластика легко соединяются с любыми материалами разными способами. Существуют разъемные и не разъемные методы монтажа:

• Первый вариант включает использование обжимных фитингов, резьбовых элементов, муфт.
• Второй вариант использует «холодную» и «горячую» сварку, склеивание. Соединение происходит при помощи специальных составов, например, паяльных лент и паст, клея, эпоксидной смолы или просто путем нагревания пластика до температуры плавления.

Выбирая, как соединить металлопластик с полипропиленом в домашних условиях, обратите внимание на технологию обжимных фитингов или резьбы с пластиковыми элементами.

На сегодняшний день — это единственный способ соединить разнородные секции, например, чугун и пластик. С обжимными фитингами соединение труб можно, при необходимости, быстро обновить за счет замены деталей. Этого нельзя сказать о способе пайки.

Когда под рукой нет специального инструмента, могут быть использованы электрофитинги. Эти элементы после соединения быстро спаивают отдельные секции трубопровода.

Перед монтажом разъемным способом нужно подобрать фитинги к трубопроводу исходя из эксплуатационных характеристик (температуры, давления, размеров). Для систем отопления подходят фитинги с маркировкой ППГ.

Оценок 0

Прочитать позже

Соединения на основе клея

Склейка труб — простой и надежный способ получить неразъемный узел. При проведении работ задействуются специальные составы. Они устойчивы к температурным перепадам, подходят для уличного и внутрицехового использования.

Преимущества клея:

• простота хранения и нанесения;
• получение соединений с высоким уровнем герметичности;
• сохранение эксплуатационных качеств на протяжении всего срока службы;
• работа с различными типами полимеров.

Клей поставляется в специальных банках, хранится в сухом прохладном месте.

Подготовка соединения происходит в несколько этапов.

1. Обезжиривание. Рабочая поверхность обрабатывается растворителем. К использованию рекомендованы составы, совместимые с полиэтиленом и полипропиленом.
2. Нанесение клея. Места примыкания труб покрываются клеевым составом. Смесь размазывается тонким равномерным слоем. Качество ее нанесения проверяется визуально.
3. Монтаж труб. Магистральные элементы соединяются, фиксируются в неподвижном положении. При проведении работ важно соблюдать соосность.
4. Высыхание. Со временем клей набирает свои свойства. Средний срок затвердевания — 24 часа.

Корректно выполненное соединение имеет высокий запас прочности, выдерживает значительное давление.
