Доборные кровельные элементы представляют собой дополнительные комплектующие детали и устройства кровельной системы, которые способствуют продлению срока службы кровельной конструкции за счет своих функциональных особенностей.

Благодаря доборным элементам обеспечивается защита кровли и дома в целом от протечек, ветра, снега и других факторов, способных разрушить строение.

Доборные элементы придают зданию индивидуальность и выполняют не только защитную, но и декоративную функцию.

Зачем нужен капельник

Капельником называют фартук свеса, который крепиться к карнизу или фронтону. Его основная функция – это защита фасада здания от стекающей с кровли влаги. Потоки воды во время дождя или таянья снега могут вымывать строительные смеси из кладки, создавая опасность обрушения стен. Поэтому нужно направить их в систему водоотвода. Как раз с такой работой легко справится капельник.

Также он защищает сам карниз от гниения, которое может образоваться в результате скапливания влаги в районе нижней стропильной части крыши. Если не отводить лишнюю влагу от этих частей здания, то на их поверхности может образоваться грибок и плесень.

Капельник устанавливается под нижний гидроизоляционный слой кровли и весь скапливающийся конденсат из пространства под кровлей или потоки осадков с крыши, будут перенаправлены в желоба. Далее излишки влаги по водоотводу выводятся подальше от здания.

Благодаря капельнику доски по бокам ската крыши остаются сухими и срок их службы ощутимо продлевается Источник rydo.ru

Помимо эстетической функции (придание завершенности карнизу), капельник на кровле укрепляет ее край, защищая от сильных порывов ветра. А в зимнее время не позволяет ледяным наростам забраться под кровлю. Капельник также устанавливают над окнами и входными дверями. Таким образом защищаются проемы от осадков.

https://youtube.com/watch?v=gMIrm9LrH-k

https://youtube.com/watch?v=PQNeoCSSOVQ

https://youtube.com/watch?v=UafSay0uxvw

Установка

Необходимые материалы и инструменты

Пред началом работ необходимо подготовить все необходимое:

• планки капельника;
• гвозди оцинкованные длиной от 3 до 5 сантиметров;
• молоток;
• ножницы для резки металла.

В некоторых ситуациях гвозди заменяются саморезами, а молоток шуруповертом.

Процесс монтажа

Крепление капельника осуществляется до начала укладки кровельного материала после завершения крепления обрешетки. Работы проводятся в следующем порядке:

1. Фиксация на настил обрешетки. Если крюки под водосточный желоб крепятся к стропилам, то капельники устанавливают после них. Рекомендуемый шаг расположения крепежных элементов (гвоздей, саморезов) – 10 сантиметров.
2. Для стыковки планок между собой ребро жесткости следующей детали срезают приблизительно на 2 сантиметра.
3. При использовании мягкой кровли капельники закрепляются на фронтонах. Работы начинают от карниза и завершают у конька.
4. После монтажа кровельного покрытия места, обеспечивающие удаление воды с фронтонных свесов, обрабатываются кровельной мастикой или битумным клеевым составом.
5. В последнюю очередь осуществляют закрепление водосточного желоба.

Особенности проведения работ

Выполнение следующих условий обеспечит высокую эффективность работы изделия.

крепление элемента осуществляется строго под кровельное покрытие; гвозди забивают в шахматном порядке; организация стока воды со ската непосредственно в водосточную систему; предотвращение нарушения вентиляции утеплителя. Капельник не должен перекрывать доступ воздуха в вентилируемую прослойку между теплоизоляционным материалом и кровельным покрытием. Отсутствие свободного движения воздуха между этими материалами приводит к намоканию утепляющего слоя и гниению несущих конструкций кровли; элемент необходимо плотно присоединить к желобу, это предотвратит появления наледи на свесах в холодное время года; неопытные строители могут перепутать капельник с фронтонной планкой

Важно контролировать процесс и не допускать ошибок.

Часто при возведении здания будущий владелец не учитывает мелкие детали и элементы, непредусмотрительно считая, что ими можно пренебречь. Строительство имеет многовековую историю, и каждый элемент в этой области используется строго обоснованно.

Чтобы избежать возможных неприятностей при эксплуатации кровли следует потратить небольшую сумму денег и самостоятельно или с помощью наемных рабочих закрепить капельник до укладки кровельного покрытия.

https://youtube.com/watch?v=X-_qaOW39Nk

https://youtube.com/watch?v=4eRYrRCtbNA

https://youtube.com/watch?v=F2h3mHjHTgg

Виды конструкций

Элемент имеет только два вида, которые называются по месту крепления детали:

• Карнизный.
• Фронтонный.

Необходимо сказать, что капельник часто путают с карнизной планкой. Хоть функции у них и одинаковые, отвод излишков влаги, но различие этих элементов в том, что карнизная планка служит для направления в желоба потоков осадков, стекающих непосредственно с кровли. Тогда как капельник нужен для перенаправления в желоб конденсата, который скапливается под гидроизоляционным слоем.

Из-за ошибки в понимании этих двух разных функций, некоторые застройщики устанавливают только один из этих элементов. И им чаще оказывается карнизная планка.

Если пренебрегать установкой такого важного элемента, то сроки эксплуатации всей кровли будут снижены чуть ли не в разы. Поэтому необходим монтаж обоих деталей для защиты кровли от воздействия как внешней среды, так и внутренних факторов, в виде скапливания конденсата. К тому же, установка капельника на крыше проводится таким манером, чтобы обязательно сохранился зазор для воздухообмена в подкровельной части.

Фронтонные планки используют вместе с мягкой кровлей. Они защищают от осадков свес фронтона. Элемент крепиться на подкладочный ковер и внизу соединяется с карнизной планкой. Но в случае покрытия крыши жесткими компонентами (черепица или профнастил), заменяется торцевым наличником. Поэтому фронтонную планку называют капельником конденсата для мягкой кровли.

Устройство и принцип работы

Капельник для вывода капель влаги с гидроизоляции состоит из листа, который имеет форму угла. Крепится лист элемента над утеплителем.

После дождя капли воды, стекая к краю свеса, скапливаются, и уже достаточное количество воды стремится попасть в стропильную систему. При отсутствии капельника именно крайние доски стропильной системы, а также край утеплителя подвергаются воздействию влаги, что приводит к образованию плесени, грибка и потере функциональных качеств элементов и слоев кровли.

Конструкция с наличием листа направления конденсата и карнизной планки выглядит следующим образом:

• контробрешетка;
• обрешетка;
• пленка гидроизоляции;
• планка капельника;
• крюк для водостока;
• водосточный желоб;
• внешняя карнизная планка.

При такой конструкции даже при наличии снежного слоя на карнизе обеспечивается задув воздуха в пространство для вентиляции.

https://youtube.com/watch?v=r7uW1PFJPcQ

https://youtube.com/watch?v=Wv3agxSuXAc

https://youtube.com/watch?v=vfzQIt14s44

Характеристика элемента

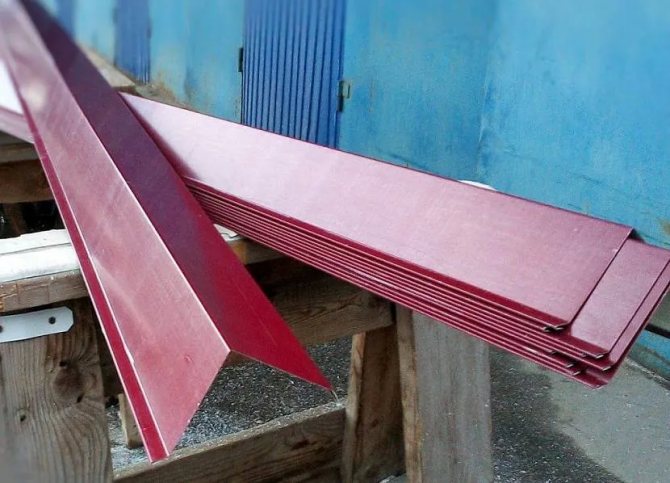

Производители в основном используют для изготовления капельников следующие материалы:

• Оцинкованную сталь.
• Поливинилхлорид.
• Сталь с защитным полимерным покрытием.

Иногда можно найти капельники из алюминиевого листа. Еще реже встречается деталь, сделанная из полиэтилена.

Производители для изготовления капельников чаще всего используют оцинкованную сталь Источник tincraft.com.ua

Смотрите также: Каталог компаний, что специализируются на ремонте и проектировании кровли.

Оцинкованная сталь является традиционным материалом для водосточных работ. Широкую популярность он завоевал из-за своей доступности, как в массовом производстве, так и в ценовой категории. Стальные листы толщиной 0,4 – 0,5 мм, оцинковываются горячим или электролитическим способом, что позволяет надежно защитить их воздействия коррозии. Но срок службы таких листов намного меньше, чем у материала с полимерным покрытием.

Для таких изделий может использоваться стальной лист меньшей толщины (до 0,3 мм). Помимо оцинкования, на обе стороны материала наносится хромирование, грунтовка и полимерные составы. Различные полимерные смеси можно подбирать с учетом климатических зон. Это усиливает защиту от агрессии внешней среды.

Добавление в состав разных красящих пигментов позволяет добиться широкого цветового разнообразия.

Высокая цена и ухудшение антикоррозийных свойств при механической деформации, делает этот материал менее востребованным Источник stroyvklad56.ru

Из-за своей небольшой цены и доступности некоторым застройщикам полюбились изделия из ПВХ. Дополнительным плюсом выступает большая цветовая гамма и малый вес. Такой материал не подвергается коррозии и имеет большую степень защиты от ультрафиолета. Но срок эксплуатации всего в 15 лет и хрупкость изделия при больших минусовых температурах делает этот материал не популярным для многих областей нашей страны.

Виды капельников отличаются друг от друга по форме. Из двух загибов карнизного элемента, первый создает юбку и фартук, а второй нужен, как ребро жесткости. Капельники для мягкой кровли имеют три загиба и отличаются более широкой конструкцией. Все детали выпускаются длиной в 200 мм. Это упрощает транспортировку и последующий монтаж.

Советы от профи

Для самостоятельных мастеров профи дают такие советы:

1. Не следует использовать болгарку для резки металла с защитным покрытием, особенно с полимерным.
2. Желательно не экономить на качестве капельников. Этот элемент составляет мизерную часть стоимости всей кровли, но его выход из строя может существенно уменьшить долговечность всей конструкции сооружения.
3. По мере эксплуатации необходима ежегодная чистка водоотводящей системой и постоянный контроль состояния капельников.
4. В качестве крепежа следует использовать только коррозионно-стойкие элементы с резиновыми уплотнителями.
5. Места среза листа капельника нужно защитить от внешнего воздействия (краска, лак, мастика).
6. При монтаже капельников необходимо строго соблюдать технику безопасности работ на высоте.

При установке все этапы требуют внимательности и аккуратности. Перед началом работ необходимо тщательно замерить место монтажа, и осуществить подготовительные работы.

Капельник только кажется малозначимым элементом кровли. От его качества и надежности зависит долговечность всего дома и комфортом в помещении. Желательно использовать фирменные детали, а монтаж осуществлять строго по инструкции. Можно установить и самодельные капельники, но при их изготовлении следует соблюдать все правила формирования этой конструкции. Важно помнить, что мелочей в строительстве нет.

https://youtube.com/watch?v=Klsgq25rC5o

https://youtube.com/watch?v=gO8li2Uc2oA

https://youtube.com/watch?v=FS2Ez2nL9X8

Монтаж капельника

Существуют общие правила для установки этих элементов на крыши с различным покрытием:

• Элемент не должен препятствовать циркуляции воздушных масс в пространстве под кровлей. Это избавит деревянную конструкцию стропильной системы и утеплитель от загнивания.
• Все планки устанавливаются только по кромке крыши. Перекосы недопустимы.
• Перед монтажом с капельников удаляется защитная пленка.
• Планки крепятся строго внахлест, с длиной шага в 20 – 50 мм.

Но в остальном, для мягкой и жесткой кровли есть существенные отличия при монтаже Источник krysha-expert.ru

Для профнастила, ондулина и черепицы

Поскольку для монтажа таких кровельных материалов, как профнастил и любые виды черепицы, требуется разреженная обрешетка, то капельник устанавливается на ее начальную планку. Но прежде нужно поставить элементы для водосточных желобов. Крепятся они на лобовой доске, которую присоединяют к торцам стропил при помощи гвоздей или саморезов.

Чтобы избежать разбрызгивания водяных потоков, края капельника нужно опустить прямо в желоб. Поэтому все желоба необходимо навесить до установки капельника. Гвозди или саморезы, закрепляющие элемент на обрешетке, должны располагаться в шахматном порядке. Нахлест карнизных планок должен быть не меньше 50 мм.

Для фиксации гидроизоляционного полотна необходимо использовать специальную двустороннюю клейкую ленту.

Она приклеивается на капельник и на нее же укладывается край гидроизоляции Источник volgaproekt.ru

Расчет стоимости

Общую требуемую длину элементов рассчитывают, прибавляя к периметру кровли запас материала на нахлест. В качестве крепежных элементов применяют оцинкованные гвозди.

Стоимость материала находится путем перемножения требуемой длины на стоимость погонного метра. К этому значению прибавляют цену гвоздей. Для наглядного представления некоторые значения приведены в таблице.

Например, периметр кровли составляет 40 метров. Длину одного элемента капельника принимаем 2 метра, тогда для конструкции понадобится 20 штук. Для запаса на нахлест необходимо приобрести еще одну. Итого получается 42 погонных метра. Если ширина заготовки будет составлять 20 сантиметров, то на приобретение материала необходимо потратить приблизительно 5300 рублей.

Для расчета окончательной цены следует добавить 400 гвоздей (с шагом 0,1 метр) массой по 1 гамму каждый. Килограмм крепежных изделий обойдется в 90 рублей, соответственно, 400 грамм стоят 36 рублей. Общая сумма составит 5336 рублей.

В масштабе всей стройки цифра очень мала, но проведение необходимых мероприятий позволит не беспокоиться о сохранности конструкций в будущем.

https://youtube.com/watch?v=zrJrsW34XJY

Разновидности

Капельниками называют угловые планки, которые устанавливают в процессе обустройства крыши на карнизные и фронтонные свесы для предотвращения контакта с водой и направления ее в водосточную систему. В зависимости от места, где выполняется установка этого доборного элемента, они разделяются на следующие разновидности:

Карнизная планка. Монтаж капельника карнизного типа производится на карнизные планки крыши. Он представляет собой уголок с двумя загибами, один из которых отделяет крепежную планку от юбки, а второй, более узкие, придает конструкции жесткость. Карнизная планка устанавливается одновременно с кронштейнами для крепления водосточного желоба. Юбка карнизного капельника укрывает край желоба, чтобы вода не проникала внутрь стропильного каркаса.

Интересно, что фронтонные и карнизные планки можно сделать самостоятельно из листов оцинкованной стали с помощью листогиба, однако, покупные доборные элементы отчаются большей аккуратностью, прочностью и устойчивостью к влаге, достигаемой за счет специального полимерного покрытия.

Стандартные размеры

Монтаж кровли обязательно выполнять с использованием капельников, чтобы защитить карнизные и лобовые доски от намокания в результате контакта с атмосферной влагой. Стандартные размеры этих элементов зависят от возможностей оборудования и габаритов металлических заготовок. Листогиб может выполнять гиб длиной 1,25-4 м в соответствии с величиной станка. Стандартными считаются следующие размеры:

• Длина элемента составляет 2 метра.
• Полезная длина элемента составляет 1,8-1,9 м, в соответствии с величиной нахлеста, на который выполняется монтаж.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 8 карнизных капельников, длина которых составляет 2 м.
• Из стандартного листа стали шириной 1250 мм без отходов изготавливают 6 фронтонных капельников, длина которых составляет 2 м.

Учтите, что 2 метра – оптимальная длина капельников, при которой достигается необходимая жесткость элемента. Крепление деталей больше длины вызывает неудобства и риск деформации капельника.

Размеры капельника фронтонного

Размеры карнизного капельника
